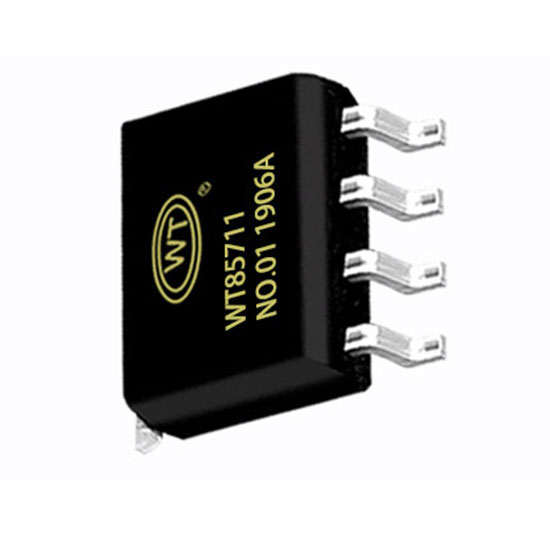

WT85711是一款FM無干擾、AB類功放D類功放兩種模式可切換的5.0W單聲道音頻放大器。在5V電源下,能夠向2Ω負載提供5.0W的輸出功率,并具有高達90%的效率 ；WT85711采用AERC( Adaptive Edge Ratecontro1)技術,在音頻全帶寬范圍內 極大地降低了EMI的干擾,對60cm的音頻線,在FCC的標準下具有超過20dB的裕量。

WT85711在D類模式下無需濾波器的PWM調制 結構減少了外部元件數目,PCB面積和系統成本, 并且簡化了設計。芯片內置了過流保護,過熱保 護和欠壓保護功能,這些功能保證了芯片在異常 的工作條件下關斷芯片,有效地保護了芯片不被損壞,當異常條件消除后, WT85711有自恢復功能可以讓芯片重新工作效率輸出晶體管的開關工作方式?jīng)Q定了WT85711D類放大器的高效率。在D類模式下, 輸出晶體管就像是一個電流調整開關,切換過程 中消耗的額外功率基本可以忽略不計。輸出級 相關的功率損耗主要是由 MOSFET導通電阻與 電源電流產生的I2R。WT85711的效率可達 90%無需濾波器，WT85711的D類模式采用無需濾波器的PWM調制方式,省去了傳統D類放大器的LC濾波器,提高了效率,為便攜式設備的音頻子系統提供了一個更小面積,更低成本的實現方案

Pop& Click:抑制

WT85711內置專有的時序控制電路,實現全面的Pop&Click抑制,可以有效地消除系統在上電點, Wakeup和 Shutdown操作時可能會出現 的瞬態噪聲。保護電路WT85711在應用的過程中,當芯片發生輸出管腳和電源或地短路,或者輸出之間的短路故障時,過流保護電路會關斷芯片以防止芯片被損壞。短路故障消除后,WT85711自動恢復工作。 當芯片溫度過高時,芯片也會被關斷。溫度下降 后,WT85711可以繼續正常工作。當電源電壓過低時,芯片也將被關斷電源電壓恢復后芯片會再次啟動

MODE模式

AB類,D類切換控制功能使用MODE管腳控制。MODE管腳置高的時候,WT85711工作在D 類的模式之下:MODE管腳置低的時 候,WT85711工作在AB類的模式之去耦電容WT85711是一款高性能的AB類/D類集成的音頻放大器，電源端需要加適當?shù)碾娫垂╇娙ヱ铍娙輥泶_保其高效率和最佳的總諧波失真。同時為得到良好的高頻瞬態性能,希望電容的ESR值要盡量的小,一般選擇典型值為 luF的電容旁路到地。去耦電容在布局上應該盡可能的靠近芯片的VoD放置。把去耦電容放在與WT85711較近的地方對于提高 WT85711的效率非常重要。因?yàn)槠骷碗娙蓍g的任何電阻或自感都會導致效率的降低。 如果希望更好的濾掉低噪音,則需要根據具體應用添加一個10uF或者更大的去耦電容。



管腳介紹/PIN INTRODUCTION

---



功放芯片選型/MODEL SELECTION

---



產品型號	供電范圍V	輸出功率W	聲道數	功放類型	靜態電流mA	關斷電流uA
WT4890	2.2-5.5	8歐1W	單聲道	AB類	3~9	0.1~0.5
WT8302	2.5-6	4歐2.9W	單聲道	D類	3	＜0.1
WT85711E	2.5-5.5	2歐5W	單聲道	AB/D類	5	＜0.1
WT8002	2.5-5.5	4歐2.5W	單聲道	D類	3	0.1~0.5
WT8509E	2.5-9.2	4歐8W	單聲道	AB/D類	3	＜0.1
WT8623E	5.7~17	4歐30W	單聲道	D類	6.5~9	20~50
WT8576E	2.7~6.2	4歐4W*2	雙聲道	AB/D類	7~13	＜0.1
WT9110	5~15V	2~4歐（13~27）W	單聲道	AB/D類	20~30	＜2
WT8673E	5~26V	4歐80W*1/8歐40W*2	單/雙聲道	D類	6.5~9	20~50
