（1） 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件。
（2）使用SPI-FLASH、TF卡和U盤作為存儲器，自由更換音頻內容，最大支持32G TF卡和32G U盤。
（3） SPI FLASH存儲器可存放2047段語音；WT2003S32-20N是內置32Mbit的SPI-FLASH。
（4） 可通過USB接口自由更換TF內的音頻內容（XP系統、WIN7系統、WIN8系統）。
（5） 可通過 TF卡或者U盤把音頻文件拷貝到SPI-FLASH中，實現離線更換音頻內容。
（6） 同時支持按鍵控制和UART異步串口通訊，通用標準接口協議，功能更強，控制更靈活方便。
（7） 支持不同存儲器之間的插播。
（8） 內置1W功放，直接驅動8歐姆/1W喇叭，聲音洪亮，32級可調音量，并且?guī)в蠨AC左右聲道輸出。
（9） DC 5V供電。
（10） 上電初始化反應時間3s。

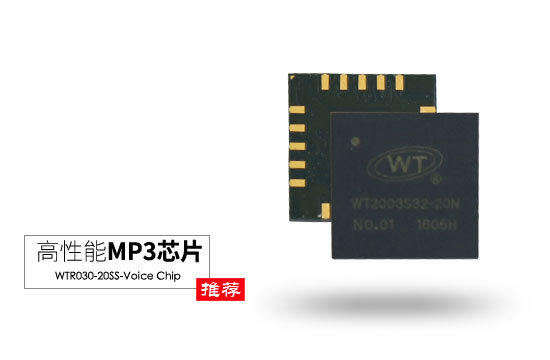

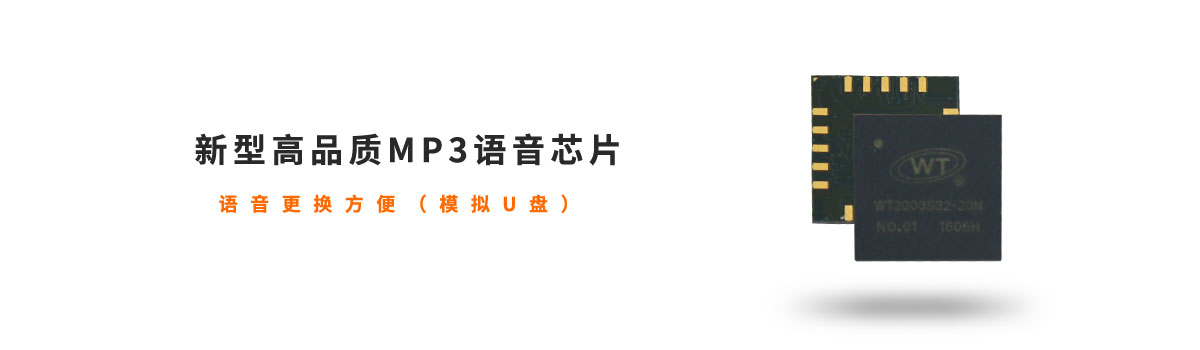

WT2003S32-20N高性能音樂芯片ICWT2003S32-20N Voice Chip
-----------------------------------------------------------------------------------------------------------
（1） 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件。
（2）使用SPI-FLASH、TF卡和U盤作為存儲器，自由更換音頻內容，最大支持32G TF卡和32G U盤。
（3） SPI FLASH存儲器可存放2047段語音；WT2003S32-20N是內置32Mbit的SPI-FLASH。
（4） 可通過USB接口自由更換TF內的音頻內容（XP系統、WIN7系統、WIN8系統）。
（5） 可通過 TF卡或者U盤把音頻文件拷貝到SPI-FLASH中，實現離線更換音頻內容。
（6） 同時支持按鍵控制和UART異步串口通訊，通用標準接口協議，功能更強，控制更靈活方便。
（7） 支持不同存儲器之間的插播。
（8） 內置1W功放，直接驅動8歐姆/1W喇叭，聲音洪亮，32級可調音量，并且?guī)в蠨AC左右聲道輸出。
（9） DC 5V供電。
（10） 上電初始化反應時間3s。
| 名稱 | 功能 |
| 音頻格式 | 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件。 |
|
存儲器容量 |
WT2003S16-20N是內置16MSPI-FLASH、WT2003S32-20N是內置32M的SPI-FLASH 最大支持32GB TF卡 最大支持32GB U盤 支持文件系統:FAT16,FAT32(不支持NTFS) |
| USB接口 | 全速2.0 |
| 供電電壓 | DC3.0~5.5V |
| 額定電流 | 20~250mA（和負載有關） |
| IO端口電平 | 3.3V TTL電平。 |
| 尺寸 | 8MM*8MM*0.8MM |
| 工作溫度 | -40~85度 |
| 濕度 | 5%~95% |
| 名稱 | 標記 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
| VDD50 | LDO輸入電壓 | - | 3.0 | 5.0 | 5.5 | V |
| VDD33 | LDO 3.3V輸出電流 | Vout3.3>3.1V *注1 | - | - | 150 | mA |
| 靜態電流 | 無負載下的電流 | 無負載 | - | 30 | - | mA |
| 工作電流 | 播放狀態下的電流 | 8R/1W喇叭，音量級別32級 | - | 390 | - | mA |
| SNR | 信噪比 | - | - | 92 | - | dB |
| THD+N | 總諧波失真 | 空載 | - | -70 | - | dB |
| PWRAB | DAC輸出功率 | 32歐姆喇叭 | - | - | 16 | mW |
| VPP | DAC最大輸出幅值電壓 | 10K歐姆負載 | - | - | 2.8 | V |
| Ps1 | 待機功耗（帶TF卡） | 與TF卡功耗相關 | - | 27.6 | - | Ma |
| P | 播放時功耗(空載) | 與TF卡功耗相關 | - | 28.7 | - | Ma |
