現代社會，生活形態多樣化，工作節奏緊張化，因長時間低頭追劇、玩游戲、伏案工作等不健康生活習慣，導致眼睛長期處于一種高負荷的狀態，處于亞健康的人群也越來越多，嚴重影響生活質量。如何在忙碌的作息中保證生活的質量，緩解眼部的疲勞已經成為大部分人的訴求。
伴隨著消費者生活水平、健康意識的提升，按摩產品的滲透率不斷提升，這將進一步刺激市場需求。目前，市場上各種按摩器層出不窮，而眼部按摩器則主要通過熱敷和氣囊按摩的方式達到緩解眼部肌肉的效果，而上海小語音一直致力于為客戶服務，讓復雜變簡單，因此形成了一套完整的眼部按摩器解決方案。下面介紹一下上海小語音WTK6900H-32N語音識別芯片在眼部按摩器解決方案上的應用。
WTK6900H-32N是一款QFN32封裝的DSP語音大腦識別芯片，微小的體積封裝廣泛應用于各類TWS耳機、錄音筆、按摩器等電子產品中，WTK6900H-32N語音識別芯片的參數如下：
內核和存儲
♦ 高性能 32 位 RISC 內核，主頻 240MHz，支持硬件浮點運算
♦ 內置 1MB SPI FLASH
AI 算法
♦ 離線語音識別，采用最新的神經網絡（TDNN）算法，具有識別精準，誤判率低等優勢，5 米遠場可靠識別
♦ 語音降噪算法：過濾掉穩態噪聲、對動態噪聲也有很好的抑制作用，噪音下也可準確識別
音頻
♦ 支持 MP3，WAV，WMA，APE，F(xiàn)LAC, AAC，MP4，M4A，AIF，AIFC 音頻解碼
♦ BT 支持 SBC，AAC 音頻解碼音頻
♦ BT 電話支持 mSBC 語音編解碼器
藍牙
♦ 符合藍牙 V5.1 + BR + EDR + BLE 規范
♦ 滿足 Class1 class2 和 class3 傳輸功耗需求
♦ 提供+ 6dbm 發射功率
♦ 具有-90dBm 靈敏度的接收器
♦ 快速 AGC 可增強動態范圍
WTK6900H-32N是一款A(yù)I語音識別芯片，內置AI算法和降噪算法，具備精準的離線語音識別能力，不需要借助WIFI或者4G網絡，即可滿足我們對于日常家用電器的控制，免去斷網的尷尬，實現快捷的語音交互。WTK6900H-32N同時也是一款雙模藍牙芯片，可滿足高品質藍牙音樂的播放，也可通過BLE控制芯片甚至系統升級，客戶也可自主開發APP滿足個性化的控制需求。
根據不同需求我們提供不同的按摩器語音解決方案：
A方案：WT2003H單芯片語音方案，優勢一顆芯片，價格低，音質好，模式可隨意增加，同時內置800S語音空間，內置語音可支持客戶端更換
B方案： WT2605C-32N藍牙方案 ，內置1M FLASH空間，單芯片即可實現音頻藍牙 + BLE藍牙功能，支持播放SD卡高品質MP3語音, 電路簡單，客戶MCU可直接進行交互，簡單快捷
C方案： WTK6900H語音識別方案，內置1M FLASH空間，單芯片即可實現語音識別 + 音頻藍牙 + BLE藍牙功能，電路簡單，外圍器件少，通過MCU可直接進行交互，開發成本低，開發周期短
不同方案成本有所差異，客戶可根據自己產品定位選擇不同應用方案進行開發，下面是上海小語音的WTK6900H-32N眼部按摩器應用方案介紹：
WTK6900H-32N眼部按摩器應用方案
一、方案概述

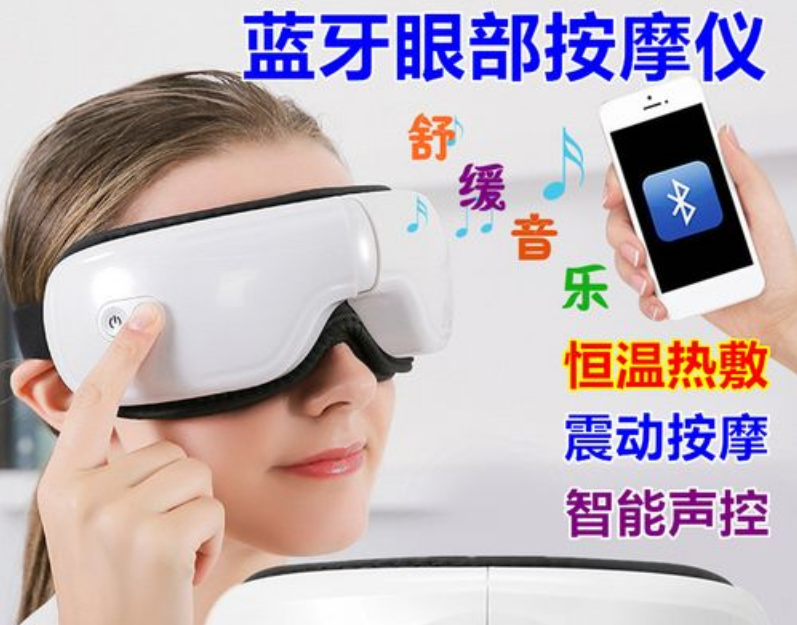

WTK6900H-32N眼部按摩器應用方案集合語音識別和藍牙功能于一體，通過按鍵或者語音對話控制按摩器切換模式，同時控制馬達或者氣泵在不同模式下輸出不同的PWM脈沖，進而實現不同的按摩強度，達到按摩手法的效果。另外，該方案支持恒溫?zé)岱蠊δ?，哪里酸痛按哪里，讓你的每根神?jīng)“伸懶腰”，可加速眼部的血液流通，緩解一天工作的疲勞感。方案也支持藍牙音樂播放，用戶可以通過手機藍牙連接按摩器，在按摩的同時，用雙耳聆聽自己喜歡的音樂，達到身心放松的效果。

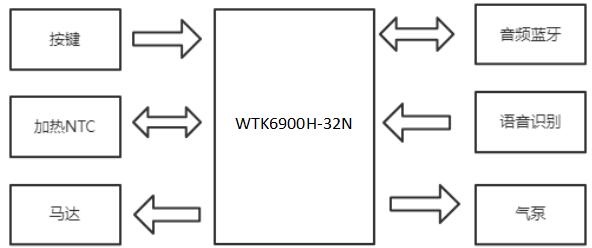

二、設計框圖
方案采用WTK6900H-32N QFN32封裝的語音芯片，外接按鍵控制，由MIC檢測電路，氣泵和加熱控制電路，溫度檢測電路組成，單芯片即能實現語音識別和藍牙音頻。

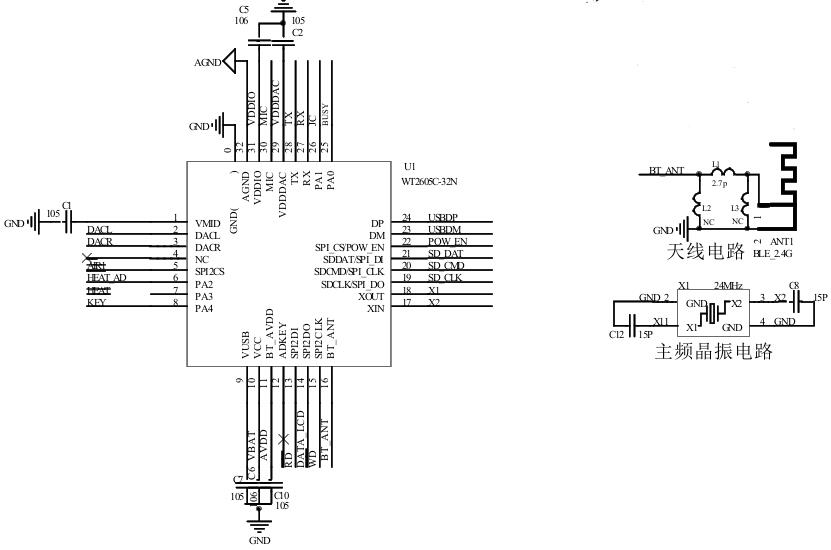

三、設計原理圖
四、設計思路
1.語音識別
該方案帶有語音識別功能，解放雙手，免去繁瑣的操作，三言兩語即可實現模式切換，定時關機功能，藍牙音樂播放停止等功能，并且開放串口功能，客戶可通過MCU識別對應的串口命令，識別對應的語音命令，達到個性化需求，該方案沒有BLE透?jìng)鞴δ埽?/span>上海小語音可滿足客戶定制化的需求，開放BLE通道，進而客戶可通過APP控制按摩儀工作狀態。
2.按鍵控制

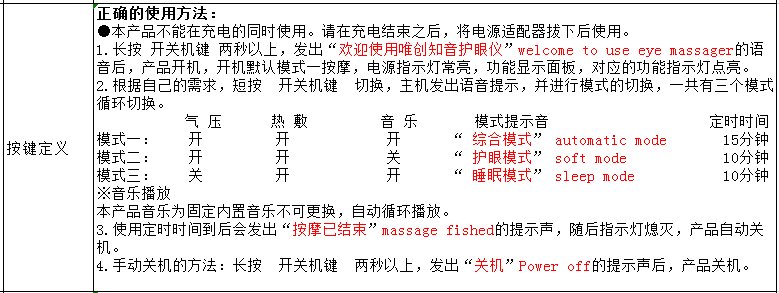

該方案只有一個按鍵，具有長短按功能，長按開關機，短按切換模式，操作簡單便捷；
3.串口交互
3.1. UART 硬件連接

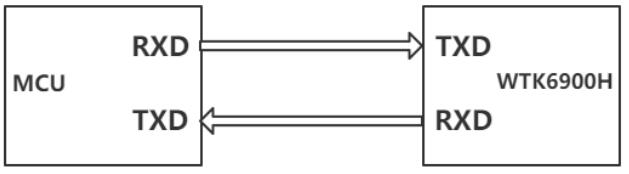

芯片 UART 接口硬件連接方式如下圖所示：
（WTK6900H-24SS 芯片 UART 接口連接示意圖）
3.2.協議命令格式

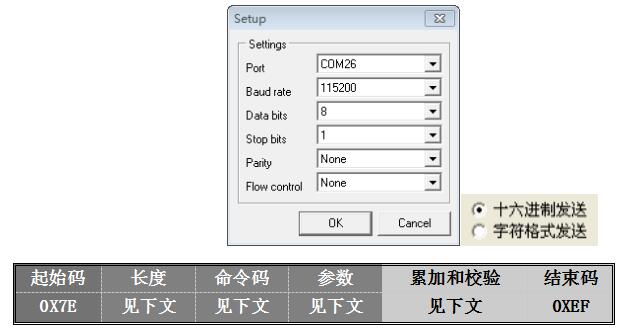

標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1 位；數據位：8 位；奇偶位：無；停止位：1 位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：
注意：“長度”是指長度+命令碼+參數+校驗和的長度，“累加和校驗”是指長度+命令碼+參數的累加和的低八位。
3.3.返回碼格式
參數： 00 ：表示執行成功，01 ：表示執行錯誤，02: 表示文件不存在

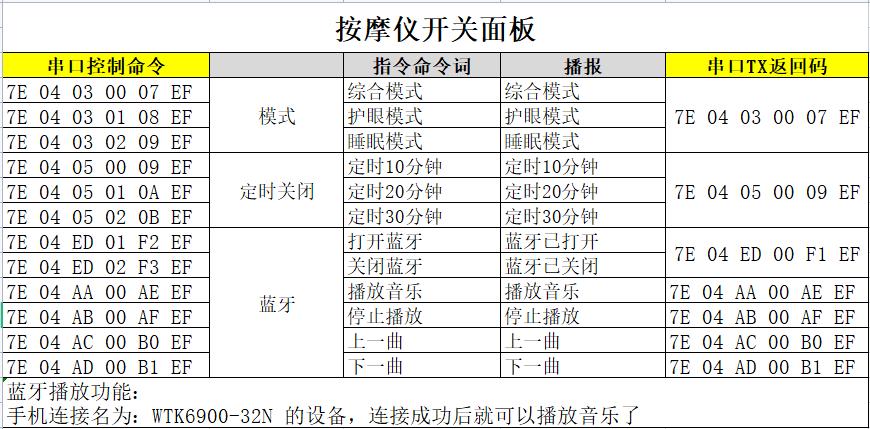

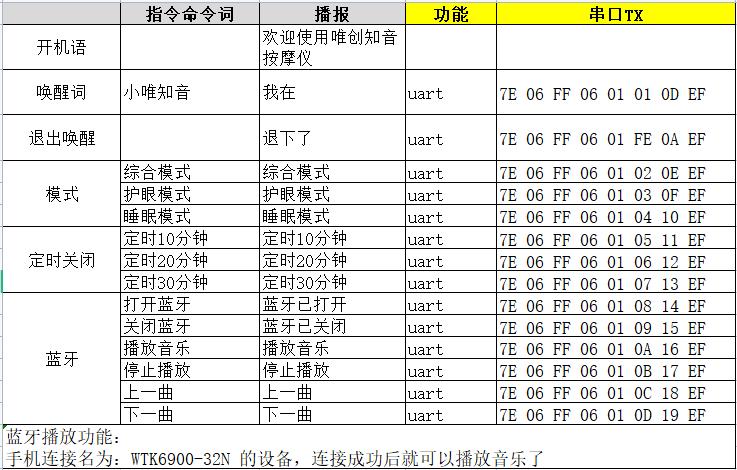

3.4. 命令列表
客戶單片機可以配置UART串口，控制WTK6900芯片執行相應的操作，通過當前命令的返回碼，判斷當前操作是否執行成功。
4.電機和氣泵控制

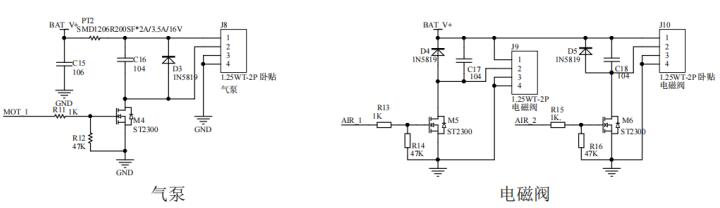

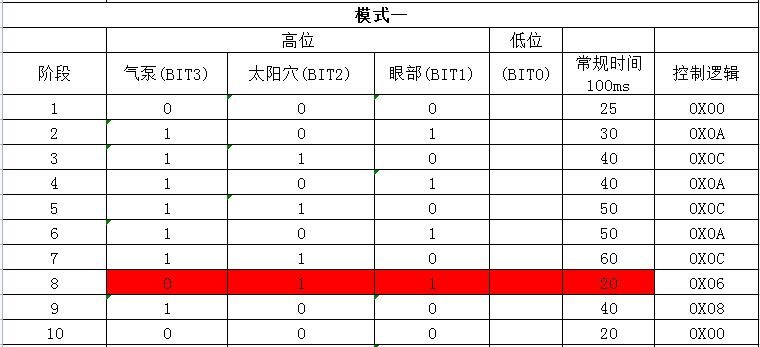

太陽穴和眼部的按摩分別通過單獨IO口控制運行，要想模擬真實的按摩強度和力度,就得嚴格把控氣泵和電磁閥的開關的順序和時間。氣泵控制按摩器的充氣部分，而兩個電磁閥則控制放氣部分，通過電磁閥的控制，實現氣囊的舒張。限于篇幅原因，這里的控制流程的階段只列舉了10個階段，通過我們對于各類按摩器的分析和體驗，最后形成了一套完整的控制輸出邏輯,從而達到最真實的按摩手法。

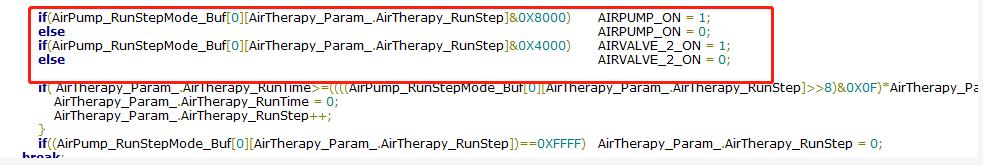

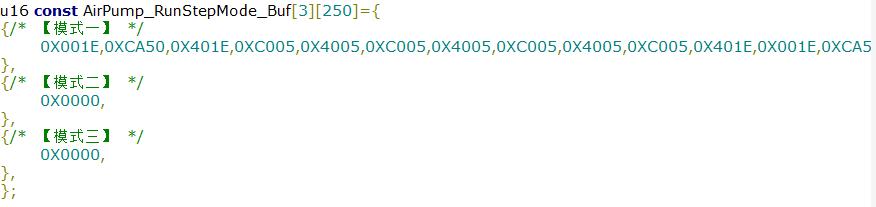

輸出脈沖部分代碼實現方式：

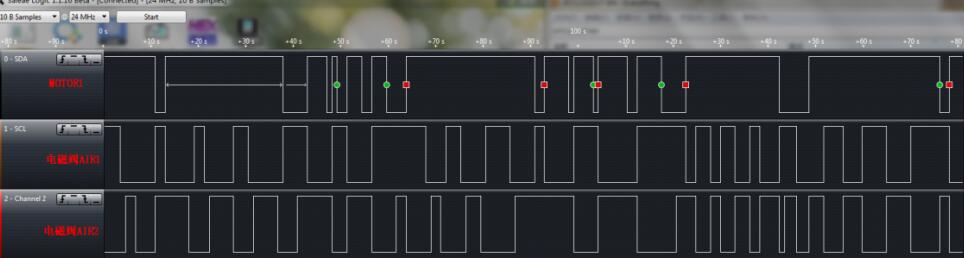

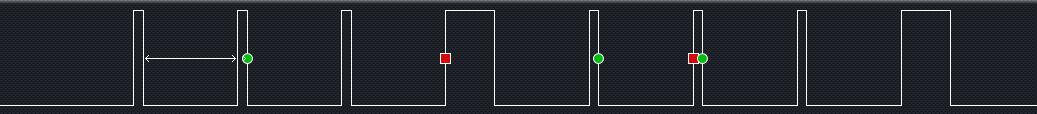

測試輸出波形如下：
5.震動控制
震動：每隔4秒點震3次，每次0.3秒，三組點震后加一次長震，時間2秒，依次循環。測試輸出波形如下：
6.加熱NTC溫度控制

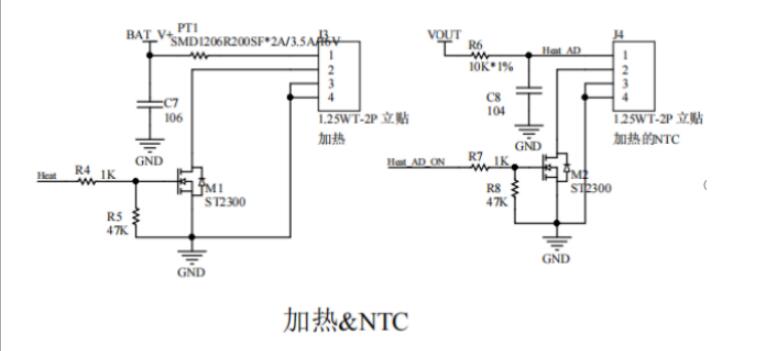

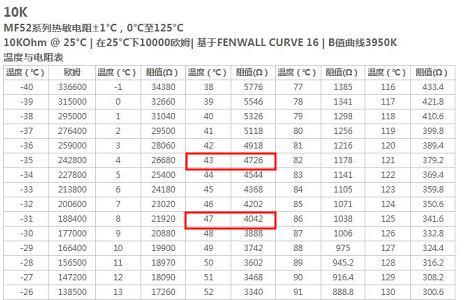

按照實際體驗，加熱控制需要保證眼部熱敷溫度在45±2度左右，才能達到最舒暢的熱敷效果。本方案采用10K NTC熱敏電阻 ，B值3950K 。通過溫度和電阻對照表，可以獲取到最低控制溫度在43攝氏度時候?qū)?yīng)的阻值為4.7K，最高溫度47攝氏度對應的阻值為4.0K。從曲線圖可以看出NTC溫度和阻值呈現一個反比的關系，溫度越高，則阻值越小，根據這一規律我們要想實現溫度可控的熱敷效果，就必須實時的檢測溫度。本方案通過AD檢測功能，按照10K和熱敏電阻進行分壓檢測電壓的方式控制加熱裝置的開關實現可控的溫度范圍，從而實現本功能。
