1、工作電壓2.4~ 5.2V；
2、內置32 KHz RC振蕩器；
3、可外接32KHz頻率源作為時鐘輸入；
4、內置時基頻率源；
5、內置節電模式，可用于減少功耗；
6、內置時基發生器和看門狗（WDT）輸出；
7、內置32ⅹ8位顯示寄存器,32個SEG，8個COM輸出驅動, 1/4偏壓；
8、四線串行接口；
WT0024是256點內存映象和多功能的LCD驅動專用芯片（可替換TM1622）,WT0024的軟件配置特性使它適用于多種LCD應用場合,包括:LCD模塊和顯示子系統。用于連接主控制器和WT0024的管腳只有4或5條，WT0024還有一個節電命令用于降低系統功耗。本產品性能優良、質量可靠。主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。同時結合我司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。
◆ 工作電壓2.4~ 5.2V ；
◆ 內置32 KHz RC振蕩器；
◆ 可外接32KHz頻率源作為時鐘輸入；
◆ 內置時基頻率源；
◆ 內置節電模式，可用于減少功耗 ；
◆ 內置時基發生器和看門狗（WDT）輸出 ；
◆ 內置32ⅹ8位顯示寄存器,32個SEG，8個COM輸出驅動, 1/4偏壓 ；
◆ 四線串行接口；
◆ 提供VDDLCD管腳用于調整LCD操作電壓；
◆ 三種數據訪問模式 ；
◆ 八個時基/看門狗定時器時鐘源 ；
◆ 數據模式和命令模式指令；

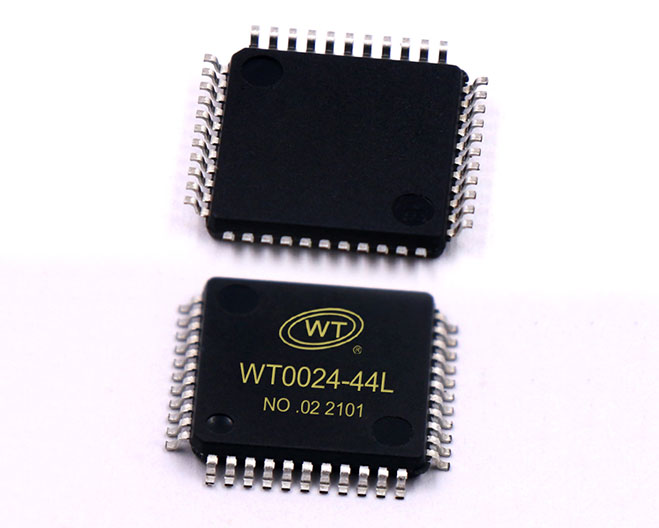

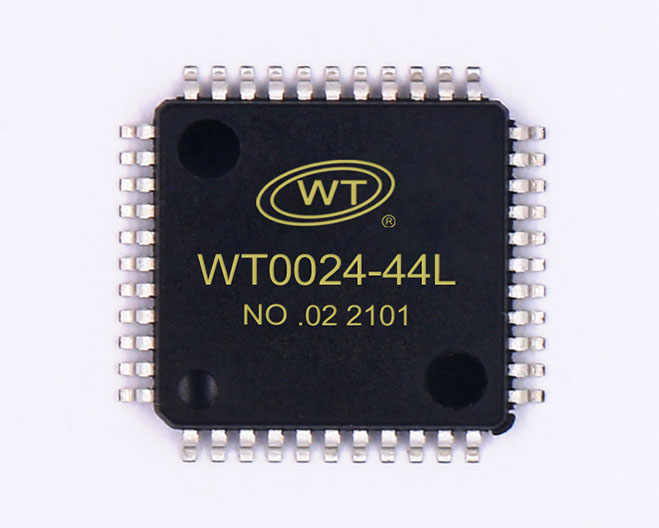

◆ 封裝形式：LQFP44(長腳)；
注意：
1.VDDLCD的電壓必須小于或者等于VDD的電壓。
2.VDDLCD的上拉可調電阻用來調節LCD的控制電壓，當VDD=5.0V，VDDLCD=4.0V，則VR=15K±20%。
3.如不需要讀取WT0024的顯存數據， RCLK 可以不連接到MCU。
4.VDD對GND的電容可以濾掉芯片VDD上的產生的紋波，所以此電容不能省掉，并在PCB布板時，盡量接近芯片。
5.芯片時鐘可選片內 RC 和外部時鐘。如果使用內部 RC 振蕩，OSCI 腳必須保持浮空狀態，*32KHz 的時鐘必須撤離，否則芯片可能不能正常工作。
6.WT0024開LCD顯示后，COM口循環輸出階梯波，這一特性使得WT0024可以驅動2COM，4COM,8COM的LCD。
如果不使用時基/WDT功能，TICK 與MCU的連線可以不連接。由于 TICK 為Nmos開漏輸出，所以如果使用時基/WDT功能，TICK 必須接一10K上拉電阻，否則 TICK 將不能輸出高電平。
